DICOM數據方向

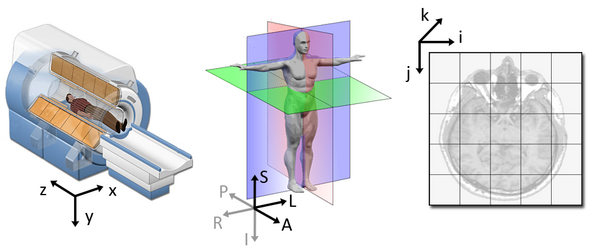

DICOM中定義了一個以病人為基礎的坐標系①，該坐標系是笛卡爾空間直角坐標系。
DICOM中的跟圖像相關的字段為：
[0010,2210]( Anatomical Orientation Type ) = BIPED 二足動物(默認)
= QADRUPED 四足動物
以人舉例，標準定義的方向是
+X 右肩膀到左肩膀
+Y 前胸到后背
+Z 足到頭
由此可知，該坐標系是右手坐標系。
[7FE0,0010]( Pixel Data )，圖像存儲方式為從左到右，從上到下。它是行優先存儲（第1行、第2行、第3行……），可以直接當作稱為DICOM像素數組②。
PixelData的尺寸由Rows和Columns定義：
[0028,0010]( Rows ) = 行數，即圖像的高度，ImageHeight
[0028,0011]( Columns ) = 列數，即圖像的寬度，ImageWidth
[0028,0030]( Pixel Spacing ) 像素間距，單位是毫米
例如PixelSpacing=0.625\0.815，表示水平像素間距為0.625mm,垂直間距為0.815mm。
[0020,0032]( Image Position )3個浮點數，標記了左上角像素點（第1個像素點，即第0行第0列的像素）在空間中的位置。
[0020,0037]( Image Orientation )3個浮點數為1組，共2組。分別標記了第一行與坐標軸的余弦值和第一列與坐標軸的余弦值。
[0028,0004]( Photometric Interpretation )略
[0028,0100]( Bits Allocated )略
[0018,5100]( Patient Position )標記了患者的體位。
HFP = Head First-Prone 頭先，俯臥
HFS = Head First-Supine 頭先，仰臥
HFDR = Head First-Decubitus Right 頭先，右側臥位
HFDL = Head First-Decubitus Left 頭先，左側臥位
FFDR = Feet First-Decubitus Right 腳先，右側臥位
FFDL = Feet First-Decubitus Left 腳先，左側臥位
FFP = Feet First-Prone 腳先，俯臥
FFS = Feet First-Supine 腳先，仰臥
說明：患者體位不太精確。
